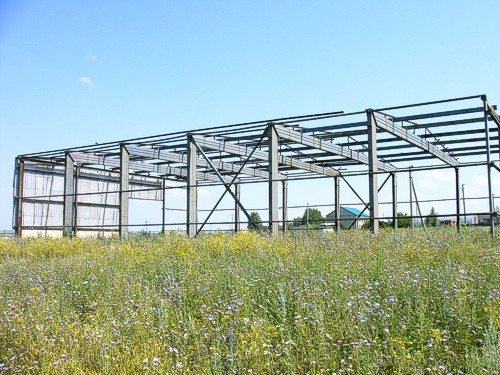

Здания многоцелевого назначения типа «Молодечно»

Металлоконструкции покрытия предназначены для без прогонного решения кровли с непосредственным опиранием профилированного настила на верхние пояса стропильных ферм. В проектной документации предусмотрен единый сортамент ферм,используемый при шаге ферм 4 и 6 метров. При шаге ферм 4 метра применяется настил по ГОСТ 24045-94 Н57-750-0,7-0,8 и Н75-750-0,8-0,9. При шаге ферм 6 метров – настил по ГОСТ 24045-94Н114-750-0,8-1. Настил, закрепленный к верхним поясам стропильных ферм, передает вертикальную нагрузку с кровли на стропильные фермы, развязывает верхние пояса из плоскости и выполняет роль горизонтальных связей покрытия, обеспечивая пространственную жесткость здания в целом.

Конструкции разработаны для применения в отапливаемых одноэтажных производственных зданиях, возводимых в I-VI снеговых и ветровых районах при шаге ферм 4 метра, I-III и I-IV соответственно при шаге 6 метров, для расчетных температур -40°С и выше, при расчетной сейсмичности до 9 баллов. Здания могут быть как однопролетными, так и многопролетными, бесфонарными и с зенитными фонарями, без перепадов высот и с перепадом, с пролетами 18, 24 и 30 метров при высоте здания не более 18 метров, шагом колон 12 метров по средним рядам и 6 метров или 12 метров по крайним рядам. Здания могут быть бескрановые, с мостовыми кранами групп режимов работы 6К, грузоподъемностью до 50 тонн, а также с подвесными кранами грузоподъемностью до 5 тонн. Около 75% объема зданий типа «Молодечно» составляют здания с пролетами 24 метра, с мостовыми кранами грузоподъемностью до 20 тонн с высотой 10,8 метров и бескрановые с высотой 8,4 метра.

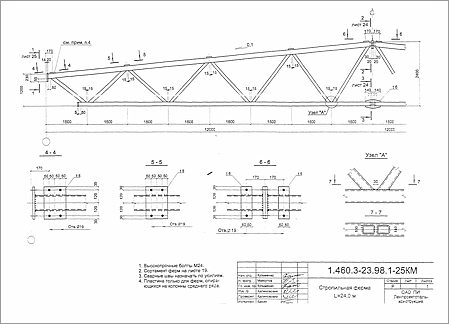

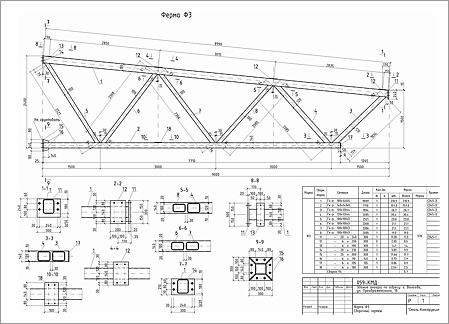

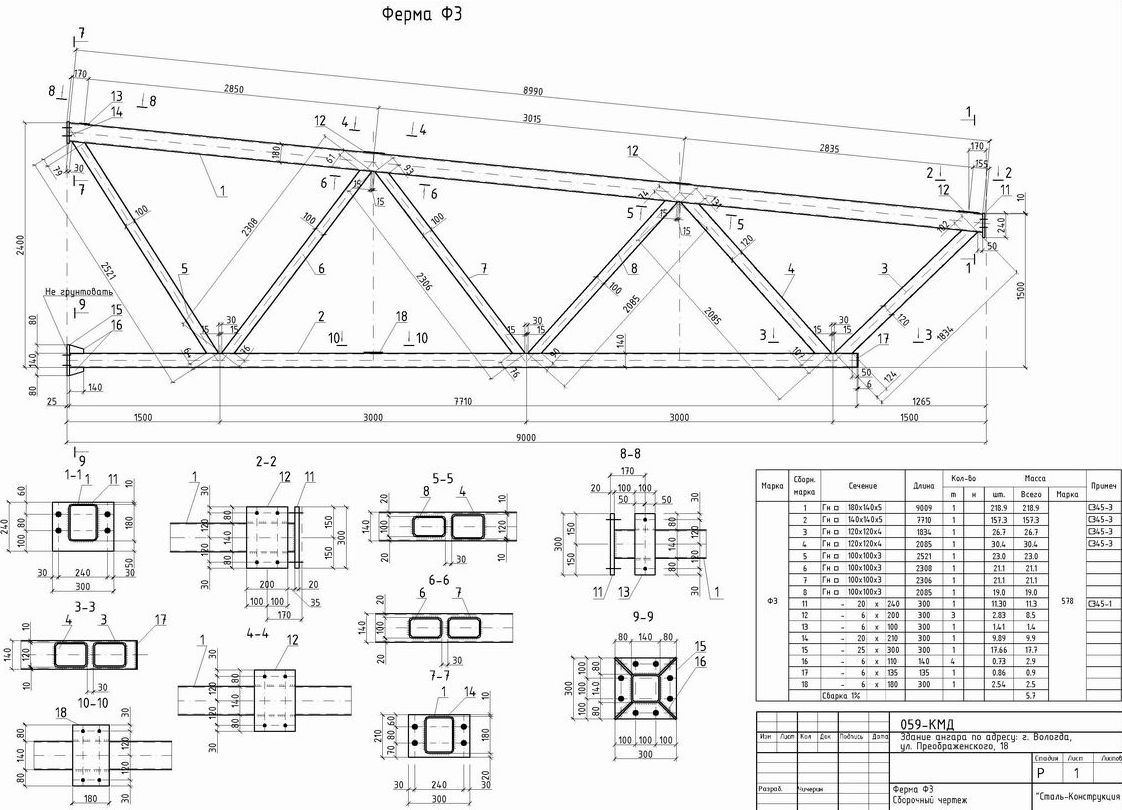

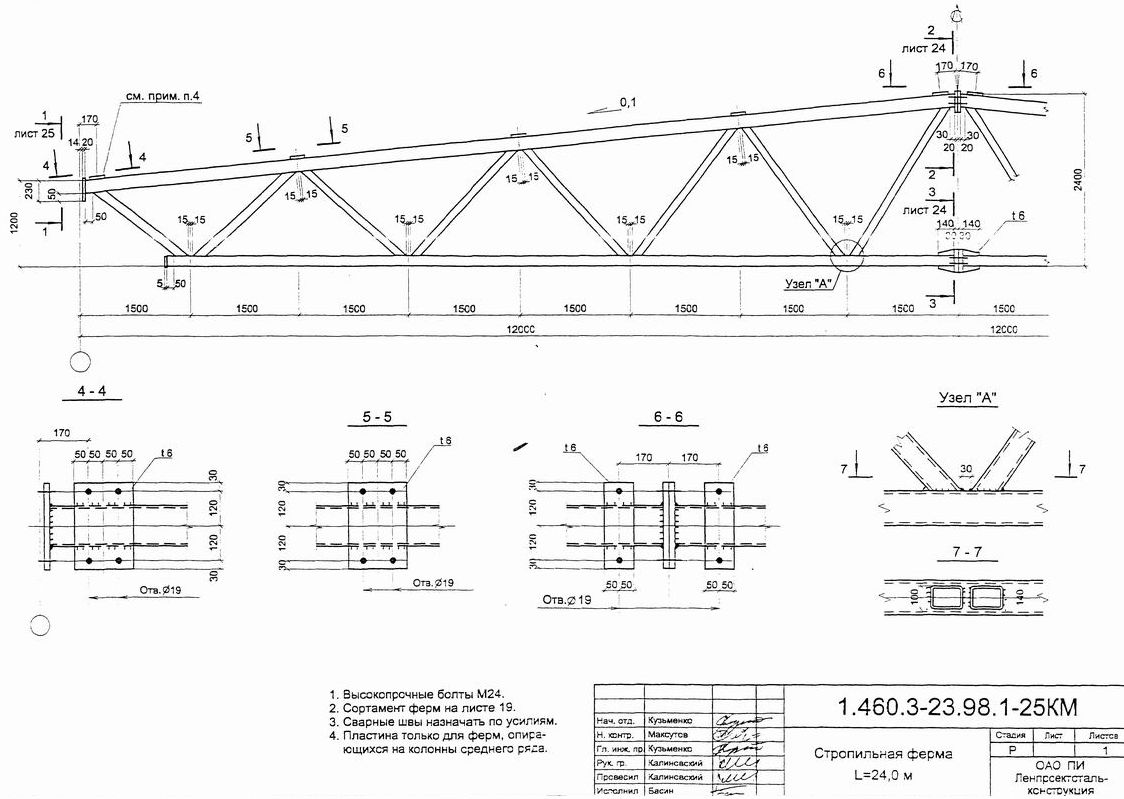

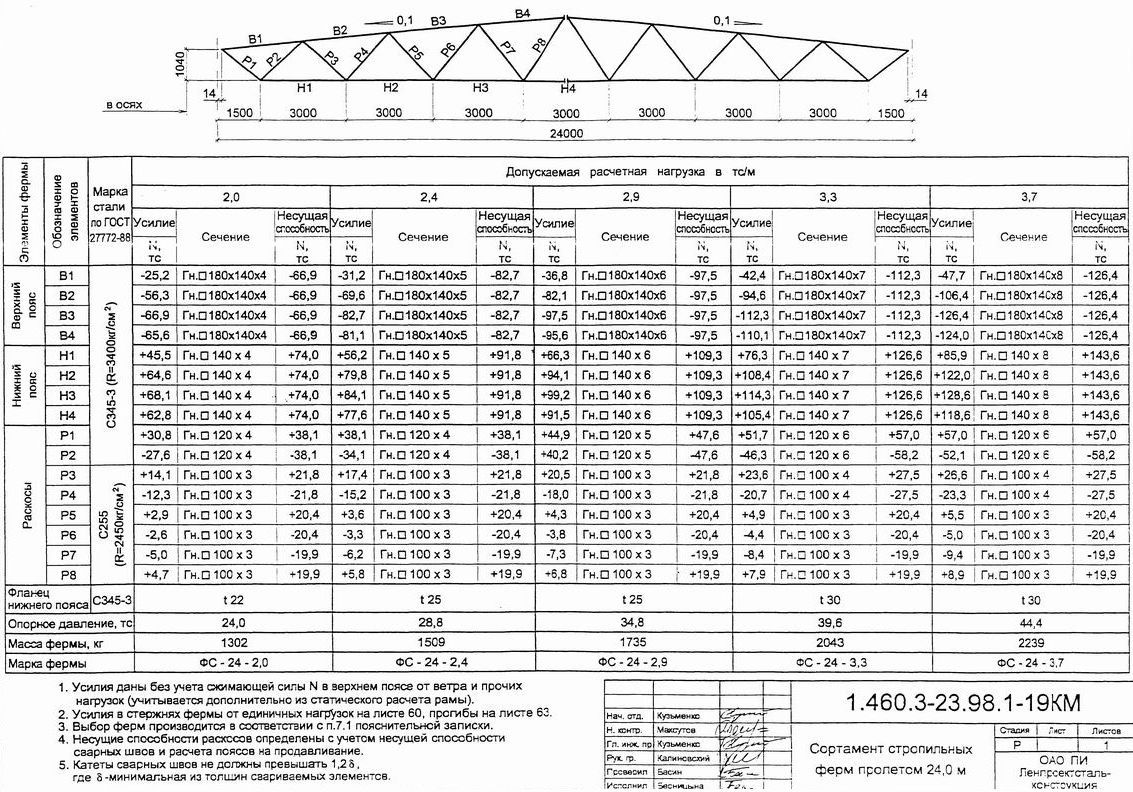

Чертежи металлических ферм типа «Молодечно» представлены на рисунках:

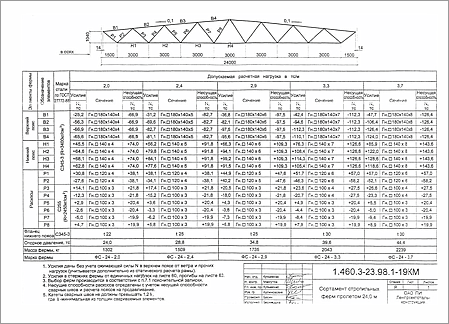

Расход стали на 1  кв.м. покрытия, кг, (шаг ферм 6 метров, пролет 24 метров) предствлен в таблице:

Преимущества конструкции покрытия с 6 метров шагом ферм следующие:

1. сокращается в 1,5 раза количество стропильных ферм на перекрываемую площадь;
2. ликвидируются подстропильные конструкции по крайним рядам колонн;
3. значительно сокращается общее количество элементов;
4. уменьшается трудоемкость изготовления и монтажа.

Вертикальная и горизонтальная нагрузки от веса кровли и климатического воздействия передаются через стропильные и подстропильные фермы на колоны, связи и фундаменты. Опирание стропильных и подстропильных ферм на колоны принято шарнирным.

Стропильные фермы запроектированы из замкнутых гнутосварных профилей с параллельными поясами с уклоном – 1,5%, треугольной решеткой с нисходящими опорными раскосами. Высота ферм по наружным граням поясов 2 метра, расстояние между узлами по верхнему поясу 3 метра.

Фермы пролетом 18 и 24 метра выполняются из двух отправочных марок, фермы пролетом 30 метров – из трех марок. Монтажные узлы стропильных ферм осуществлены на фланцах с болтами нормальной точности. Снижение расхода стали по сравнению с традиционными уголковыми решениями на 15% достигается за счет применения эффективного замкнутого тонкостенного коробчатого профиля, безфасоночного крепления решетки к поясам, использованием без прогонного решения.

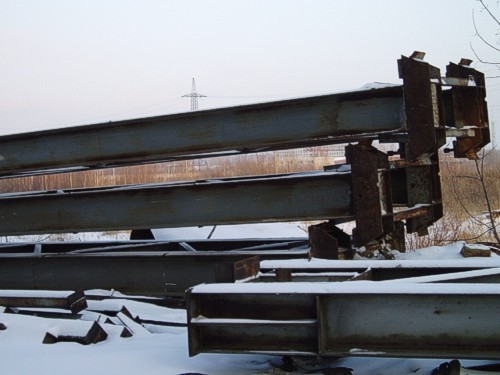

Подстропильные фермы с параллельными поясами имеют пролет 12 метров, высота ферм по наружным граням поясов составляет 1,7 метра. Пояса ферм выполнены из широкополочных двутавров. Все Завадские соединения элементов стропильных, подстропильных ферм и оголовков колонн сварные. Разработаны также чертежи конструкций покрытия типа «Молодечно» из гнутых сварных профилей с уклоном кровли 10% (серия 1.460.3-23). Эти конструкции предусматривают применение более современных типов кровель полистовой сборки, панелей с металлическим или полимерным листом по верху кровли. Шаг стропильных ферм 6 метров, с высотой 1,2 метра.
