Здания из металлоконструкций типа «Орск»

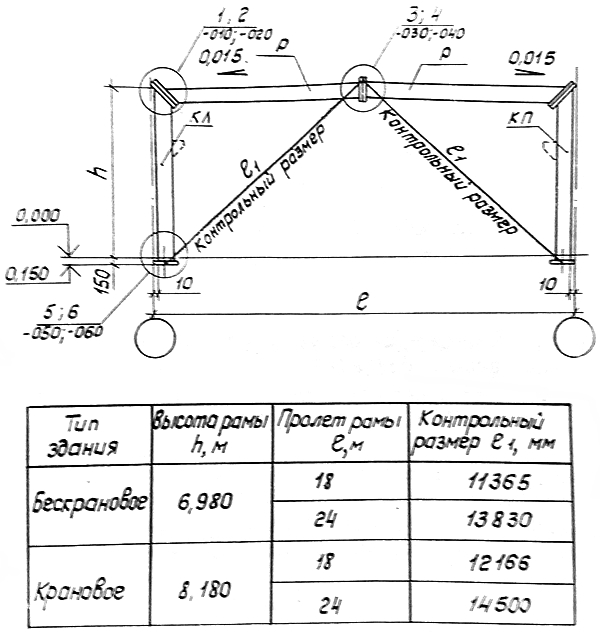

Здания типа «Орск» представляют систему каркаса из плоских рам, которые устанавливаются с шагом 6 метров. Каждая рама работает на один пролет. В многопролетные здания устанавливается требуемое число смежных одиночных рам, не связанных друг с другом конструктивно. Основные типы зданий  имеют пролет шириной 12, 18, 24 метра и высотой 6,32 м для бескранового и 7,52 м для кранового варианта.

Разработаны следующие взаимозаменяемые виды каркасов типа «Орск» - «Орск-1» и «Орск-2». По ТУ 5283-118-04614443-00 каркас рам типа «Орск-1» выполняется из металлопроката коробчатого сечения, каркас рам типа «Орск-2» по ТУ 5283-119-0461443-00 - из гнутосварных металлических профилей. Оба вида каркасов позволяют в крановом варианте установить в здании мостовые электрические краны грузоподъемностью от 5 до 8 тонн.

Все монтажные соединения выполняются исключительно на болтах. Благодаря надежной конструкции базового каркаса строительство зданий типа «Орск» отличается низкой трудоемкостью и выполняется в сжатые сроки с минимальным применением грузоподъемных механизмов (кранов, лебедок).
Стены зданий типа «Орск» состоят из трехслойных панелей со стальными обшивками иутеплителем из минеральной ваты. Обычно в базовый комплект поставки здания входят каркас, кровля, трехслойные стеновые панели, окна, ворота, двери и метизы.

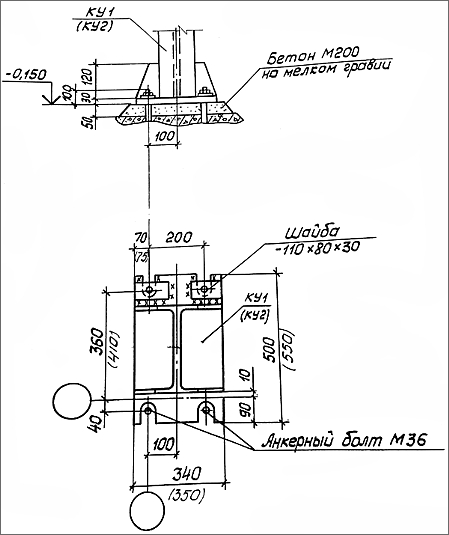

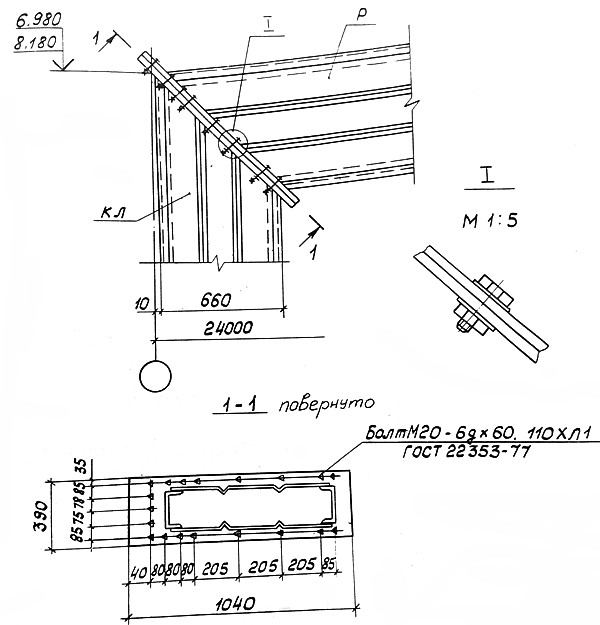

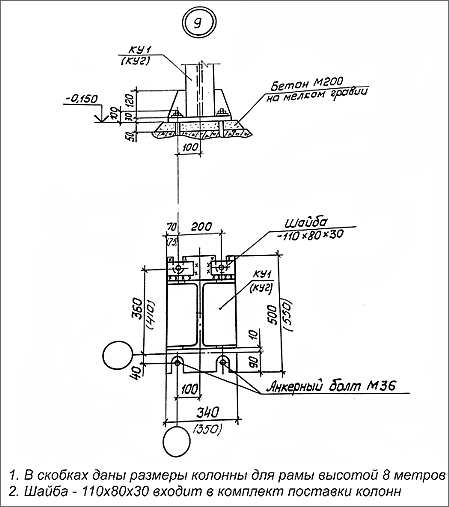

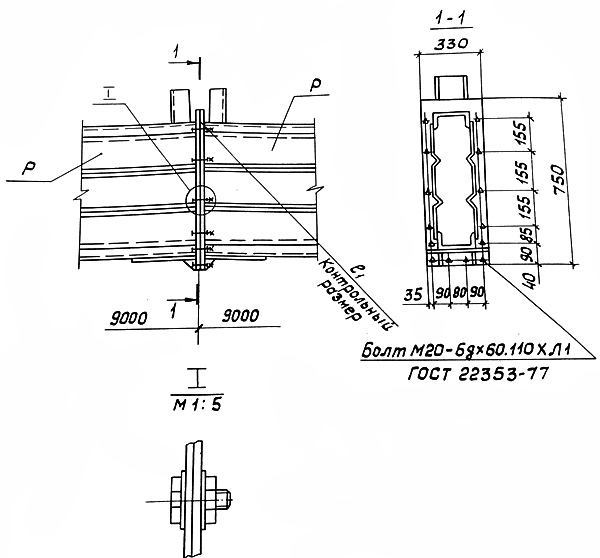

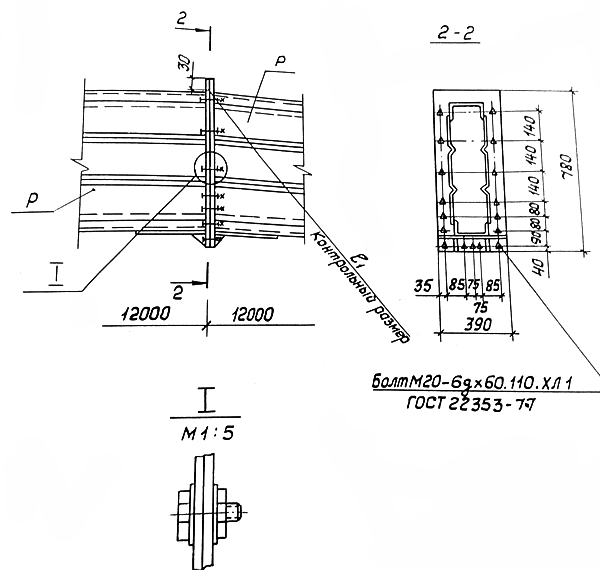

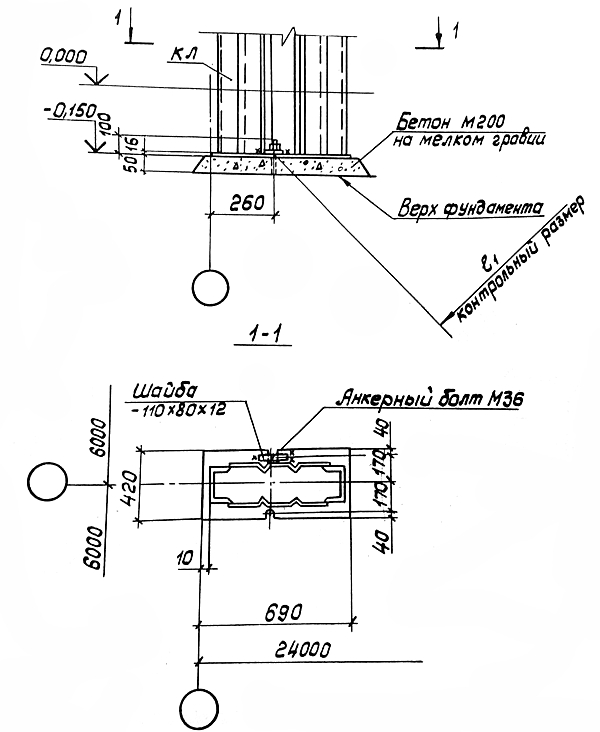

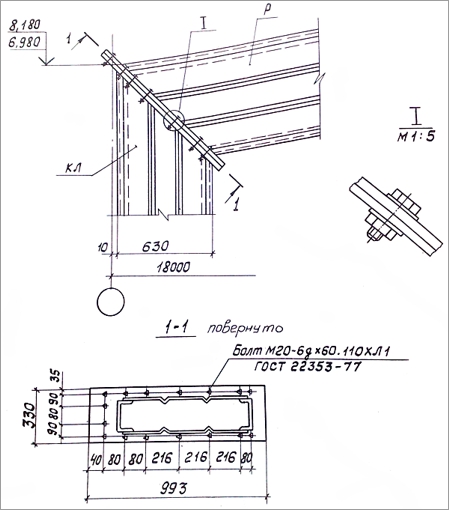

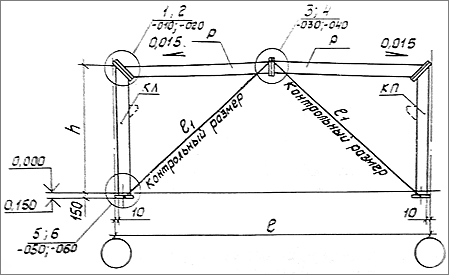

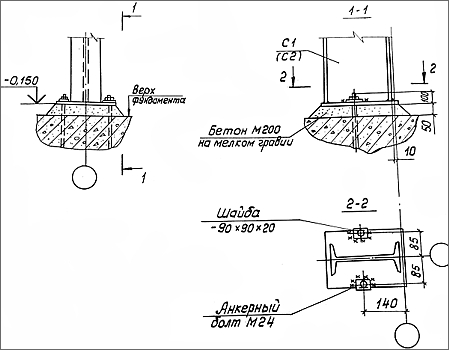

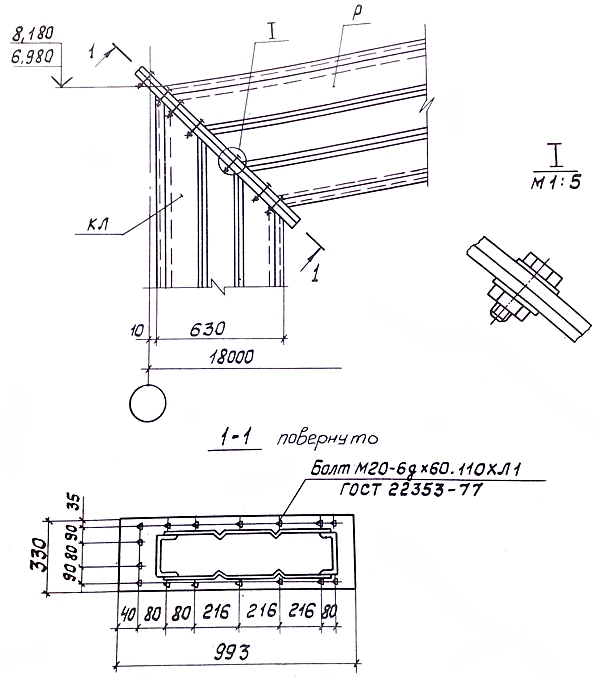

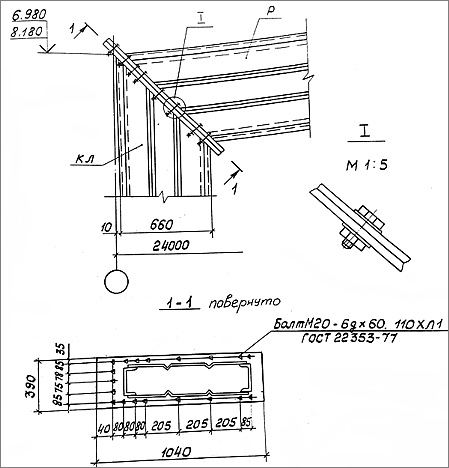

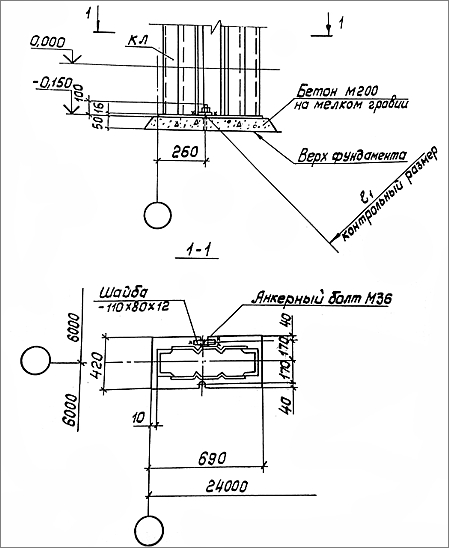

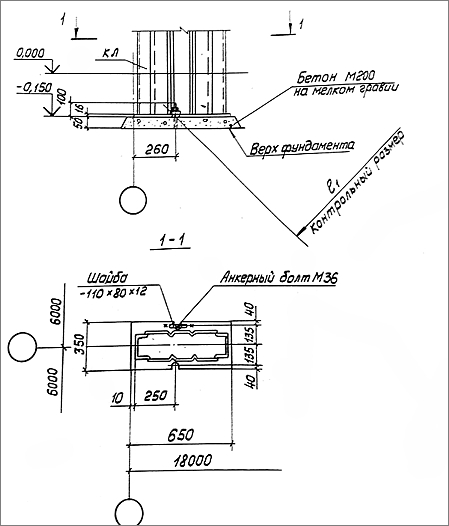

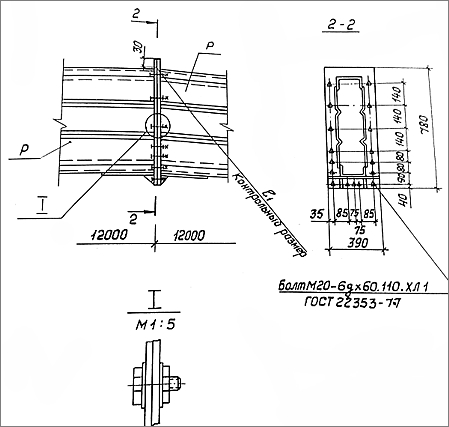

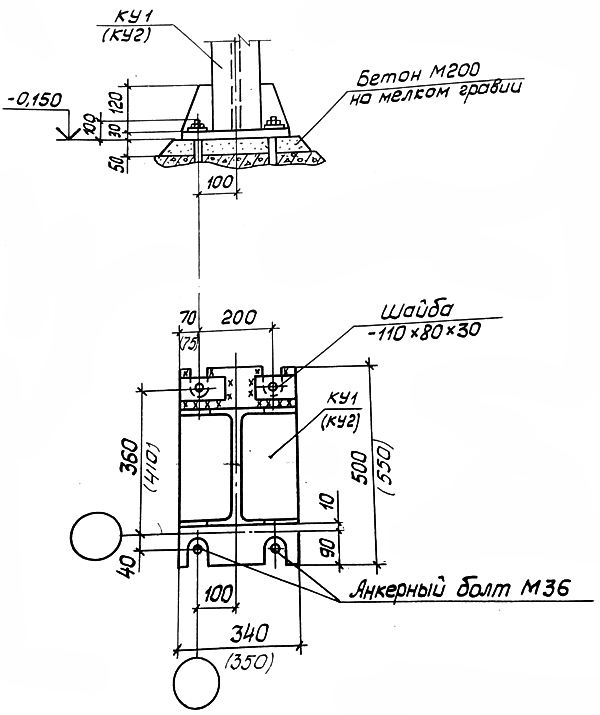

Дополнительные чертежи элементов зданий из металлоконструкций типа «Орск» представлены ниже:

Использование строительных конструкций зданий типа «Орск» возможно практически во всех климатических зонах России до IV снегового района и VII ветрового районов, в районах с сейсмичностью до 9 баллов и с расчетной температурой до - 65°С.
