Здания из металлоконструкций типа «Канск»
Металлоконструкции типа «Канск» разработаны в ЦНИИ проектстальконструкция им.Н.П.Мельникова. Данный тип металлоконструкций предназначен для одноэтажных производственных зданий. В состав «Канска» входят несущие рамы из прокатных широкополочных и сварных двутавровых балок с шагом 12 метров. Металлоконструкции предусматривают возможность размещения мостовых кранов грузоподъемностью 5, 10 и 20 тонн, а также подвесных кранов грузоподъемностью до 3 тонн.
Здание «Канск», размером 24х60 метров, имеет 18 оконных проемов и собрано из двух модулей рамной конструкции. Здание состоит из ограждающих металлоконструкций из стеновых панелей со стальными обшивками утеплением типа «сэндвич», толщиной 130 мм. Количество панелей - 148 штук. Общий вес металлоконструкций – 112 тонн. Утеплителем стен и стеновых панелей являются плиты из минеральной ваты «Урса». Каркас здания из рамных конструкций коробчатого сечения, собираемых на высокопрочных болтах. В комплекте с прогонами, связями, балками, стойками, с защитным профилем.
При монтаже зданий «Канск» прогоны опираются на ригели на одном уровне. Продольная жесткость каркаса достигается за счет вертикальных связей по каждому ряду колонн. Поперечная жесткость обеспечивается поперечными рамами с колоннами, шарнирно опертыми на фундаменты и жестко защемленными в ригели. Стальной настил используется как горизонтальный жесткий диск покрытия. Основные прогоны запроектированы в виде тонкостенных сварных двутавровых балок со стенкой высотой 0,5 метра и толщиной до 5 мм. Колонны выполнены из широкополочных двутавровых прокатных балок.
Подкрановые балки выполнены из сварных двутавровых балок с односторонними ребрами жесткости. Пути подвесного транспорта пролетом в каркасах в 12 метром выполняются из прокатных балок со сквозной стенкой. Ригели продольного и торцевого фахверка запроектированы из гнутого С-образного профиля пролетом до 12 метров. При расчете данного типа металлоконструкций приняты следующие значения постоянной нормативной нагрузки на покрытие:
|
Прогоны |
98 Па |
|
Стальной профилированный настил |
98 Па |
|
Пароизоляция |
49 Па |
|
Утеплитель (y = 2,45 кН/м3; h = 100мм) |
245 Па |
|
Рулонный ковер |
157 Па |
|
Гравийная защита |
392 Па |
|
Собственный вес конструкций покрытия |
294 Па |
Принципиальное отличие зданий типа «Канск» от зданий типа «Орск» состоит в том, что несущие металлоконструкции в «Канске» выполняются из широкополочного двутавра (40Ш1). Общий вес металлоконструкций составляет 112 тонн. Отличительной особенностью зданий «Канск» является сравнительно небольшой вес монтажных элементов в виду применения экономичных профилей. Максимальный вес составных частей, поставляемых для монтажа, не превышает 1 тонну, отсутствие сварочных работ при монтаже еще раз подчеркивают точность расчетов, что исключает всевозможную подгонку «по месту» и дает экономию на монтажных работах до 50%. Рамные металлоконструкции типа «Канск» и «Орск» позволяют эффективно использовать их в зданиях общественного и промышленного назначения:
-
спортивные арены;
-
физкультурные залы и физкультурно-оздоровительные комплексы;
-
промышленные цеха;
-
склады;
-
торговые и выставочные комплексы (супер- и гипермаркеты);
-
крытые рынки;
-
зерно- и овощехранилища (в т.ч. зерноток);
-
птичники;
-
гаражи, как лицензионные склады;

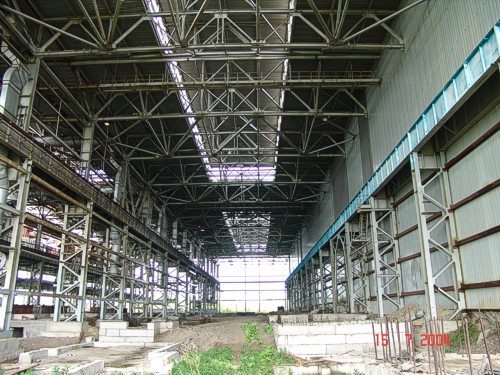

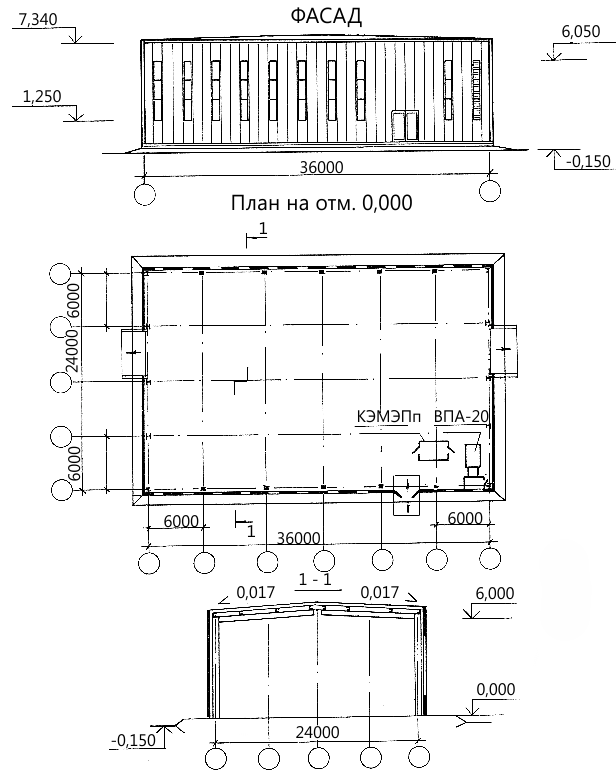

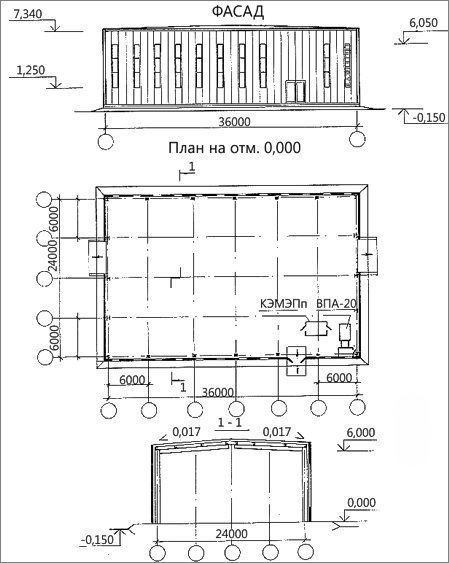

Принципиальный чертеж зданий из металлоконструкций «Канск»:
